A granulalar este o piesă cheie a echipamentului care transformă materiile prime libere în pelete de formă uniformă prin procese de extrudare, tăiere și măcinare. Este utilizat pe scară largă în energia din biomasă, procesarea chimică, producția de alimente, industria farmaceutică și industria hranei pentru animale. Funcția sa de bază este de a îmbunătăți fluiditatea materialului, densitatea în vrac și stabilitatea utilizării, reducând în același timp poluarea cu praf și pierderile de transport. Un granulalar configurat corespunzălar poate îmbunătăți utilizarea materiilor prime prin 15% până la 30% și menține ratele de formare a peletei mai sus 95% , făcându-l piatra de temelie tehnică a liniilor moderne de producție de peleți.
Principiul de bază de lucru: un proces în patru etape, de la materia primă la peleți finiți
Funcționarea granulatorului poate fi împărțită în patru etape continue: pregătirea alimentării, formarea prin extrudare, tăierea la lungime și măcinarea/dimensionarea. Parametrii procesului în fiecare etapă determină în mod direct proprietățile fizice și calitatea aspectului peletelor finale.
Etapa de pregătire a hrănirii
Materiile prime sunt introduse mai întâi uniform în mașină prin alimentatoare vibrante. Pentru materialele cu un conținut mai mare de umiditate, este necesar un tratament de pre-uscare înainte de a intra în unitatea principală, controlând umiditatea în interior. 8% până la 15% pentru a preveni aderența peretelui sau formarea de pelete libere în timpul extrudarii. Stabilitatea vitezei de alimentare afectează direct fluctuațiile de ieșire, necesitând de obicei controlarea abaterii de alimentare în interior ±5% a valorii stabilite.
Etapa de formare prin extrudare
Materialul este forțat prin găurile matriței sub o comprimare puternică de la role sau șuruburi rotative duble, formând benzi continue. Parametrii cheie de control includ:
- Distanța dintre role: 0,5 mm până la 2,0 mm ; prea mic accelerează uzura, prea mare duce la o densitate insuficientă a peletei
- Temperatura de extrudare: 60°C până la 120°C , ajustat dinamic pe baza caracteristicilor de topire a materialului
- Raportul dintre lungimea și diametrul găurii matriței: 3:1 până la 8:1 ; rapoarte mai mari îmbunătățesc compactitatea peletelor, dar cresc proporțional consumul de energie
- Puterea motorului principal: configurațiile comune variază de la 55 kW până la 90 kW , corespunzătoare intervalelor de capacitate de 200 kg/h până la 800 kg/h
Tăiere la lungime și șlefuire/dimensiune
Materialul bandă este tăiat la lungimi stabilite de lamele de tăiere din aliaj, apoi intră în zona de șlefuire pentru finisarea suprafeței. Viteza lamei este de obicei setată între 800 si 1500 rpm , și cu control al vitezei cu frecvență variabilă, control precis al lungimii peletei în interior 2 mm până la 30 mm poate fi atins. Peleții măcinați trebuie să treacă printr-o sită vibrantă pentru gradare, cu deschiderea sită în general stabilită la de 1,2 ori dimensiunea particulelor țintă ca limită superioară pentru a asigura concentrația de dimensiune a granulelor finite.
Configurația tipică a echipamentelor și compararea parametrilor de performanță

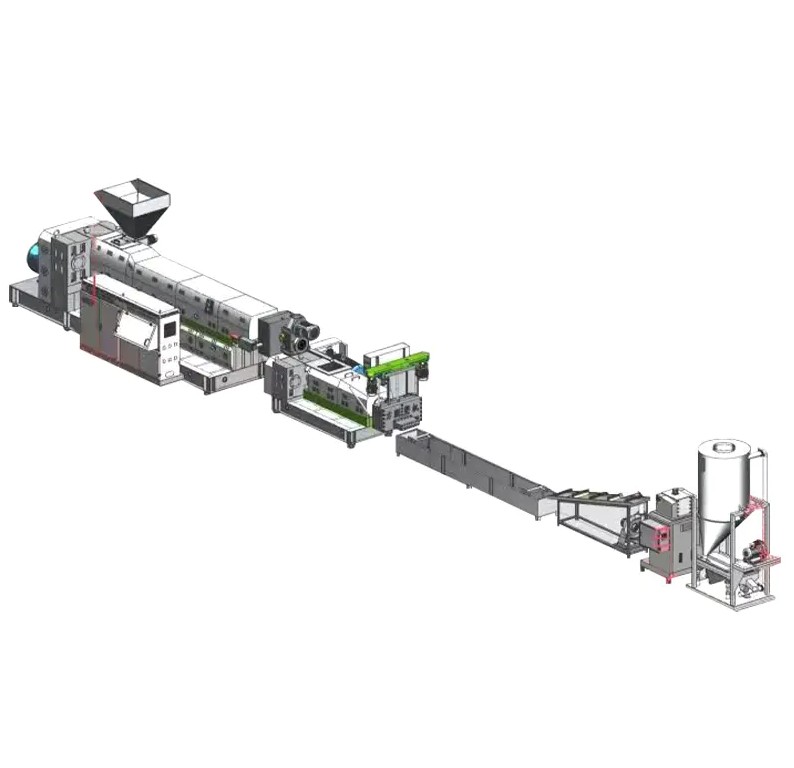

O linie completă de producție de peleți constă dintr-o mașină principală, echipamente auxiliare și sisteme de susținere. Selecția fiecărei unități trebuie să se potrivească cu caracteristicile materiilor prime, obiectivele de capacitate și specificațiile produsului finit. Următorul tabel compară parametrii de performanță ai schemelor obișnuite de configurare.
| Unitatea de echipamente | Specificații cheie | Indicatori de performanță | Descrierea funcției |
|---|---|---|---|
| Extruder principal | Diametru șurub 175 mm, raport de reducere 1:20 | Motor 90 kW , capacitate 500 kg/h | Unitate de formare prin extrudare a miezului |
| Coș de alimentare compactare | Volum 720 L, control cu frecvență variabilă | Motor 55 kW , uniformitatea hranei ±3% | Pre-tratament și hrănire stabilă |
| Alimentator cu bandă transportoare | Lungime 5 m, latime centura 600 mm | Viteza de transport 0,5 până la 2,0 m/s | Transportul continuu de film sau material liber |
| Extruder auxiliar | Diametru șurub 175 mm, cap matriță cu ecran unic | Motor 30 kW , plasticizare auxiliară | Extrudare secundară pentru îmbunătățirea compactității |
| Rezervor de apă de răcire | Otel inoxidabil, lungime 4 m | Controlul temperaturii apei 15°C până la 25°C | Modelare rapidă pentru a preveni aderența |
| Raft de uscare cu suflare | Ventilator de inalta presiune, structura din otel inoxidabil 2,5 m | Presiunea aerului ≥3000 Pa | Îndepărtați umiditatea reziduală de suprafață |
| Peletizor cu portic | Lame plite din aliaj, control al vitezei cu frecvență variabilă | Viteza 800 până la 1500 rpm | Tăiere precisă la lungime |
| Coș de depozitare din oțel inoxidabil | Ventilator de înaltă presiune, volum 1 m³ | Capacitate de stocare 500 kg | Tamponarea și omogenizarea produsului finit |
După cum se arată în tabel, raportul de putere dintre extruderul principal și recipientul de alimentare de compactare este aproximativ 1,6:1 , un raport validat de practica inginerească pentru a menține o presiune stabilă de extrudare, asigurând în același timp producția. Potrivirea lungimii rezervorului de răcire cu viteza liniei este la fel de critică: la o viteză a liniei de 5 m/min , un rezervor de 4 m asigură aproximativ 48 de secunde de timp de rezidență la răcire, suficient pentru a reduce temperatura suprafeței materialului de mai jos 40°C , îndeplinind cerințele de modelare pentru operațiunile ulterioare de tăiere.
Cinci domenii cheie de aplicare: Valoarea reală a tehnologiei de peletizare
Valoarea tehnică a granulatoare este demonstrată de adaptabilitatea lor interprofesională. Următoarele cinci domenii ilustrează câștigurile specifice de eficiență aduse de procesele de peletizare:
Sectorul Energiei Biomasei
Comprimarea deșeurilor agricole și forestiere în combustibil peleți din biomasă produce o putere calorică de 4000 până la 4800 kcal/kg , apropiindu-se de nivelurile de cărbune bituminos mediu. Eficiența arderii combustibilului pe peleți este 20% până la 30% mai mare decât arderea directă a materialului liber, cu emisii de praf reduse cu peste 60% . O linie de producție cu o producție orară de 1 tonă poate procesa 3000 de tone de paie sau așchii de lemn anual, echivalent cu înlocuirea aproximativă 1500 de tone de cărbune standard.
Sectorul Reciclării Chimice și Plastice
După spălare și mărunțire, pelicula de plastic reziduală intră în granulator pentru reciclare. Indicele de topire al peletelor reciclate poate reveni la 85% până la 95% din material virgin. Luând ca exemplu reciclarea foliei PP, densitatea în vrac după granulare crește de la 0,15 g/cm³ pentru materialul liber să 0,55 g/cm³ , reducând costurile de transport cu aproximativ 70% si ocuparea spatiului depozit de catre 65% .
Sectorul Industrie Alimentară
În procesarea în adâncime a cerealelor, granulatoarele sunt folosite pentru a produce pelete extrudate sau orez restructurat. Peletizarea reduce timpul de rehidratare prin 40% și îmbunătățește semnificativ uniformitatea gustului. De exemplu, după granularea prin extrudare, solubilitatea în apă rece a amidonului de porumb crește de la 8% to 35% , extinzând foarte mult scenariile de aplicație.
Sectorul Formulări Farmaceutice
După granularea umedă sau uscată, granulele de pudră de medicament prezintă o fluiditate îmbunătățită: unghiul de repaus se îmbunătățește de la 45° până la 55° pentru pulbere liberă să 25° până la 35° , mai mult decât dublând curgerea. Acest lucru permite operațiunile ulterioare de compresie a tabletei pentru a reduce variația de greutate a tabletei ±7% to ±3% , asigurând în mod eficient acuratețea dozării preparatelor solide orale.
Sectorul furajelor agricole
După peletizarea furajelor, aportul de hrană pentru animale crește cu 10% până la 15% , iar raportul de conversie a furajelor se îmbunătățește cu 8% până la 12% . Între timp, rata de prăfuire a furajului cu peleți în timpul transportului rămâne sub 3% , în comparație cu ratele de pierdere a furajului liber, de obicei la fel de mari ca 15% până la 20% . Pentru o întreprindere de furaje cu o producție anuală de 100.000 de tone , adoptarea proceselor de peletizare poate reduce risipa de materii prime cu aproximativ 12.000 de tone pe an.
Recomandări de selecție și configurare: un ghid practic pentru potrivirea caracteristicilor materiilor prime cu obiectivele de capacitate
Atunci când achiziționează un granulator, întreprinderile trebuie să evalueze cuprinzător patru dimensiuni: proprietățile materiilor prime, cerințele de capacitate, specificațiile produsului finit și bugetele energetice. Următoarele sunt punctele cheie de selecție:
- Compatibilitatea materiilor prime : Materialele pe bază de fibre ar trebui să acorde prioritate granulatoarelor tip role, în timp ce materialele termoplastice sunt mai potrivite pentru tipurile de extrudare cu șurub; materiale cu un conținut de umiditate mai mare 20% trebuie echipat cu sisteme de pre-uscare
- Scalare de capacitate : Selectează scara de laborator 10 până la 50 kg/h echipamente, linii pilot select 100 până la 300 kg/h , iar liniile industriale de producție în masă selectează configurațiile de mai sus 500 kg/h
- Selecția găurii matriței : Pelete de biomasă utilizate în mod obișnuit 6 mm până la 8 mm orificii, peleți de furaj se folosesc în cea mai mare parte 3 mm până la 5 mm , iar peleții din plastic reciclat sunt selectați pe baza specificațiilor șuruburilor mașinii de turnare prin injecție din aval la 2 mm până la 4 mm
- Precizia controlului temperaturii : Controlerele de temperatură ar trebui să atingă o precizie de ±1°C cu control independent al temperaturii pe mai multe zone pentru a preveni supraîncălzirea localizată și degradarea materialului
- Materialul lamei : La prelucrarea materialelor care conțin fibră de sticlă sau materiale de umplutură cu duritate ridicată, trebuie utilizate lame din oțel aliat sau carbură; lamele din oțel pentru scule sunt suficiente pentru materialele convenționale
În plus, se recomandă prioritizarea modelelor echipate cu schimbătoare cu două ecrane. Designul cu ecran dublu permite comutarea ecranului fără a opri mașina, reducând pierderile de ieșire cauzate de modificările ecranului de la 8% până la 12% pe modelele cu un singur ecran până mai jos 1% — deosebit de critic pentru producția continuă.
Elemente esențiale de funcționare și întreținere: Măsuri cheie pentru a prelungi durata de viață a echipamentului și pentru a asigura calitatea peleților
Funcționarea stabilă a granulatorului depinde de strategiile de întreținere standardizate. Următoarele cicluri de întreținere și articole de inspecție sunt compilate pe baza celor mai bune practici din industrie:
| Numele componentei | Ciclul de inspecție | Conținut de întreținere | Criterii de acceptare |
|---|---|---|---|
| Șurub și cilindru | Fiecare 500 de ore de funcționare | Măsurați clearance-ul, curățați depozitele de carbon | Clearance ≤0,3 mm |
| Die Screen Filter | Fiecare shift or when pressure differential exceeds limits | Înlocuiți sau curățați ecranul | Diferența de presiune ≤5 MPa |
| Ansamblu lame de tăiere | Fiecare 200 de ore de funcționare | Verificați uzura marginilor, reglați jocul | Rotunjirea marginilor ≤0,1 mm |
| Lubrifiant pentru cutia de viteze | Fiecare 6 luni | Testarea probei, înlocuiți uleiul vechi | Valoarea acidității ≤1,0 mgKOH/g |
| Sistem de control al temperaturii | Lunar | Calibrați termocuplurile, inspectați elementele de încălzire | Abatere ±1°C |
Respectarea strictă a programului de întreținere de mai sus poate extinde timpul mediu dintre defecțiuni (MTBF) de la o medie de 800 de ore a peste 1500 de ore , controlând în același timp fluctuațiile calității peletelor cauzate de defecțiunile echipamentelor din interior ±2% .
Perspectivele industriei: Evoluția inteligentă și ecologică a tehnologiei de peletizare
Granulator tehnologia trece printr-o transformare profundă de la mecanizare la digitalizare și de la un consum ridicat de energie la un nivel scăzut de carbon. În următorul 3 până la 5 ani , următoarele tendințe vor remodela peisajul industriei:
- Control adaptiv inteligent : Sistemele de autoreglare a parametrilor de extrudare bazate pe caracteristicile materialelor în timp real pot comprima timpul de depanare la pornire de la 2 până la 3 ore a sub 20 de minute
- Recuperarea căldurii reziduale și optimizarea energiei : Utilizarea căldurii reziduale din secțiile de răcire și întărire pentru preîncălzirea materiilor prime poate reduce consumul total de energie prin 18% până la 25%
- Schimbare rapidă modulară : Designul modular al capetelor de matriță și ansamblurilor de lame reduce timpul de schimbare a specificațiilor produsului de la 4 ore to 30 de minute , îmbunătățirea economiei producției în loturi mici, multi-soiuri
- Trasabilitate completă a datelor ciclului de viață : Parametrii de producție, loturile de materii prime și rezultatele inspecției de calitate pentru fiecare lot de peleți sunt complet înregistrate pe blockchain, îndeplinind cerințele de audit de conformitate pentru industriile alimentare și farmaceutice
Pe scurt, ca echipament de bază al producției de peletizare, maturitatea tehnică și raționalitatea configurației unui granulator determină în mod direct eficiența conversiei materialelor, stabilitatea calității produsului finit și costurile de operare a producției. Prin potrivirea precisă a caracteristicilor materiilor prime cu parametrii echipamentului, implementând strategii de întreținere preventivă și ținând pasul cu tendințele inteligente de actualizare, întreprinderile pot obține o producție eficientă, standardizată și durabilă de peleți în mai multe domenii, inclusiv energie din biomasă, reciclare chimică, alimente și produse farmaceutice și furaje agricole..
