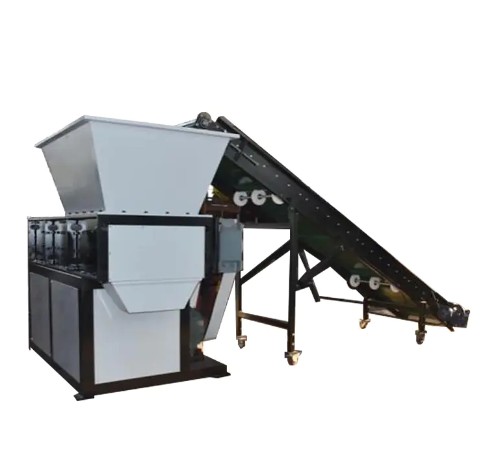

Tocatoare industriale utilizați doi arbori contrarotativi echipați cu freze speciale din aliaj pentru aplicare forfecare, rupere și extrudare forțe simultan, spargerea deșeurilor solide mari în particule de dimensiuni controlabile. În comparație cu tocătoarele cu un singur arbore, modelele cu două arbori oferă Eficiență cu 30%–50% mai mare atunci când se prelucrează materiale goale, metale cu duritate ridicată și deșeuri voluminoase, reducând în același timp consumul de energie cu 10%–15% . Acestea servesc ca echipament de bază de preprocesare în liniile de reciclare pentru deșeuri de plastic, fier vechi, anvelope uzate și deșeuri electronice.
Principii de lucru și mecanisme mecanice de bază
Tocătoarele industriale nu sunt simple concasoare; sunt mașini proiectate cu precizie bazate pe principiul mecanicii materialelor care „efortul de forfecare trebuie să depășească limita de rezistență a materialului”. Motorul antrenează un reductor planetar de mare rezistență, reducând viteza de rotație la 15-40 RPM în timp ce emite un cuplu extrem de mare pentru a genera forțe de tăiere puternice.
Acțiune sinergică de forfecare, rupere și extrudare
Odată ce materialul intră în camera de zdrobire în formă de V, acesta suferă trei acțiuni mecanice:
- Forța de forfecare: Frezele în mișcare trec cu frezele staționare cu joc zero, asemănătoare cu foarfecele; ideal pentru anvelope, metale și materiale plastice rigide;
- Forța de rupere: Frezele cu cârlig apucă și întind materialul până când acesta se fracturează; ideal pentru textile, pungi țesute și deșeuri de fibre;
- Forța de extrudare: Materialul este comprimat și zdrobit între cele două role; ideal pentru containere goale și gunoi voluminoase.
Echilibrul tehnic al cuplului și vitezei
Cuplul (T) este metrica de bază a capacității tocătorului, calculată ca T = (P × 9550) / n . De exemplu, a 100 kW motorul care merge la 80 RPM printr-o cutie de viteze 20:1 produce aproximativ 11.937 N·m de cuplu — suficient pentru a tăia anvelopele radiale cu centuri de oțel. Prin contrast, același motor de 100 kW la 1.500 RPM (ca într-un granulator) produce doar aproximativ 636 N·m, ceea ce ar provoca blocarea imediată pe astfel de materiale dure.
Cum designurile structurale cheie determină performanța de mărunțire
Material de tăiere și design geometric
Frezele sunt forjate din oțel aliat special (cum ar fi oțel rapid sau oțel pentru scule), apoi prelucrate cu precizie și tratate termic pentru a obține duritatea de HRC 55–60 . Opțiunile pentru grosimea tăietorului includ 15 mm, 20 mm, 40 mm, 75 mm și 100 mm , cu număr de gheare și aranjamente personalizabile. Un model elicoidal unic (chevron) asigură că numai 1-2 freze cuplează materialul la orice milisecundă, prevenind suprasarcinile de impact care ar opri motorul.
Arbore rotativ hexagonal cu unghi mare
Puternicul arbore rotativ este prelucrat dintr-o coloană hexagonală cu unghi mare, conectată prin caneluri pentru a asigura o distribuție uniformă a cuplului și o durată de viață semnificativ extinsă, din oțel special de înaltă rezistență, pentru sarcini grele. Această structură rezistă la solicitări de torsiune ridicate, permițând materiilor prime mari, cum ar fi carcase complete de vehicul și țevi cu diametru mare, să fie alimentate direct fără zdrobire prealabilă.
Sisteme de acționare: comparație hidraulică vs. electrică
| Element de comparație | Acționare hidraulică | Acționare cu motor cu frecvență variabilă (VFD) |
|---|---|---|
| Eficiență energetică | Aprox. 75% | Aprox. 95% |
| Cuplu mare la viteză mică | Excelent; rezistă la supraîncălzire | Bun |
| Auto-reverse Anti-Blocaj | Răspuns extrem de rapid | Răspuns rapid |
| Costul de întreținere | Mai mare (este necesară prevenirea scurgerilor de ulei) | Mai jos |
| Cele mai bune aplicații | Fier vechi, deșeuri periculoase | Materiale plastice, anvelope, deșeuri solide generale |
Gama de materiale aplicabile și scenarii de aplicare tipice
Tocatoarele cu ax dublu pot procesa mai mult de 10 categorii majore de materiale, acoperind aproape toate domeniile de reciclare a deșeurilor solide:
Zece categorii majore de deșeuri aplicabile
- Piese vehicule: Anvelope uzate, butuci de roți, filtre de ulei, carcase de motor, plăci de oțel sub 10 mm grosime;
- Produse cu tobe: Butoaie din plastic, butoaie metalice, butoaie de vopsea, containere IBC, butoaie de ambalare;
- Produse metalice: Profile de aluminiu, cutii de băuturi, deșeuri de piele de aluminiu, resturi de oțel, foi de cupru;
- Categoria de refuz: Deșeuri menajere, deșeuri de bucătărie, deșeuri industriale, deșeuri de grădină;
- Produse din plastic: Tevi, fitinguri din plastic, sticle, rame, blocuri, role de film, pungi tesute;
- Lemn și hârtie: Crengi de copac, cioturi, șabloane de construcție, blocuri de lemn, ziare, carton, hârtie ondulată;
- Aparate electronice și electrice: Carcase frigidere, plăci de circuite, carcase pentru calculatoare, CD-uri, deșeuri de televizoare, mașini de spălat;
- Produse din sticla: Vată de sticlă, pahare de sticlă, produse din plastic armat cu sticlă;
- Deșeuri medicale: Dispozitive medicale mici, deșeuri clinice, deșeuri farmaceutice, deșeuri infecțioase, deșeuri de tip seringă;
- Materiale periculoase: Deșeuri solide periculoase, butoaie care conțin poluanți, deșeuri amestecate lichid-solid, aerosoli, nămol industrial, deșeuri radioactive și bare de combustibil nuclear.
Exemple de aplicații specifice industriei
Reciclarea anvelopelor uzate: Tocătoarele cu ax dublu efectuează mărunțirea primară pentru a tăia anvelopele în benzi de 50–100 mm, urmată de mărunțire secundară cu un singur arbore la așchii de 10–20 mm pentru piroliză sau producția de pulbere de cauciuc. Capacitatea de procesare atinge 750–2.800 de anvelope pe oră in functie de model.
Procesarea DEEE (E-Waste): Pentru carcasele de aparate mari, cum ar fi frigiderele și mașinile de spălat, tocătoarele cu două arbori acceptă direct unități întregi. Combinate cu separarea magnetică și cu curenți turbionari, ele realizează recuperarea eficientă a fierului, aluminiului și materialelor plastice. Volumul după mărunțire este redus cu 60%–80% , reducând semnificativ costurile de transport și depozitare.
Producție de combustibil obținut din deșeuri (RDF/SRF): Deșeurile industriale, deșeurile de plastic și textilele uzate sunt mărunțite dedesubt 50 mm pentru a servi drept combustibil alternativ pentru co-procesarea cuptoarelor de ciment. Tocătoarele cu două arbori acționează ca etapă primară de zdrobire, realizând un randament de 8-20 de tone pe oră .
Parametri de selecție cheie și indicatori tehnici
La selectarea unui tocator industrial , evaluați următorii parametri de bază pentru a vă asigura că mașina se potrivește cu caracteristicile materialelor, cerințele de capacitate și procesele din aval:
| Categoria parametrilor | Echipamente mici | Echipament mediu | Echipament mare |
|---|---|---|---|
| Putere instalată | 15–30 kW | 30–75 kW | 75–200 kW |
| Capacitate de procesare | 0,5–2 t/h | 2–8 t/h | 8–20 t/h |
| Viteza arborelui | 15-25 RPM | 10-20 RPM | 8-15 RPM |
| Dimensiunea particulelor de ieșire | 20–100 mm | 20–100 mm | 30–200 mm |
| Durata de viață a tăietorului | Aprox. 800–1,200 hours (re-sharpenable 3–5 times) |
Cinci întrebări critice de selecție
- Tipul și forma materialului: Film, plastic rigid, metal sau deșeuri mixte?
- Dimensiunea maximă a alimentului: Determină dimensiunile buncărului și diametrul arborelui;
- Dimensiunea ieșirii țintă: Este necesar controlul ecranului (cu un singur arbore) sau doar mărunțire grosieră (cu dublu arbore)?
- Cerința de capacitate: Debit orar sau tonaj zilnic;
- Procesul în aval: Conexiune la linia de spălare, peletizor sau incinerare directă/depozit.
Elemente esențiale de întreținere și control pe termen lung a costurilor
Cicluri de întreținere de rutină
Inspecția tăietorului și ciclurile de ascuțire au loc de obicei fiecare 200-500 ore de funcționare , în funcție de duritatea materialului. Ecranele (dacă sunt echipate) necesită inspecție regulată pentru uzură și orbire; uleiul de cutie de viteze trebuie schimbat conform programelor producătorului; sistemele hidraulice (dacă sunt echipate) necesită verificări ale integrității etanșării. Timpul de nefuncţionare planificat pentru înlocuirea tăietorului este de obicei 2-4 ore pentru un echipaj instruit.
Strategii pentru reducerea costurilor totale ale ciclului de viață
Sistemele de control automat PLC cu funcții de pornire, oprire, inversare și supraîncărcare pentru inversare automată previn în mod eficient blocarea și arderea motorului. Un sistem de etanșare a rulmentului cu patru straturi blochează resturile metalice de la contactul cu grăsimea, prelungind durata de viață a rulmentului. Carcasele de tip split și scaunele lagărelor asamblate permit dezasamblarea și reasamblarea rapidă a tăietorilor în mișcare, a tăietorilor fixe și a rulmenților, reducând semnificativ timpul de întreținere și costurile cu forța de muncă.
Tendințe tehnologice și actualizări inteligente
Tocatoare industriale evoluează spre inteligență, funcționare cu zgomot redus și modularitate. Noile modele încorporează senzori pentru monitorizarea în timp real a uzurii frezei, cu feedback-ul PLC care ajustează automat viteza de avans sau declanșează alerte. Tehnologia de control al zgomotului reduce sunetul de operare la sub 75 dB , îndeplinind cerințele de mediu interior. Proiectele modulare permit înlocuirea rapidă a ansamblului arborelui pe baza modificărilor materialelor, permițând utilizarea multifuncțională de la o singură mașină și îmbunătățind rentabilitatea investiției.
